AD bis 185 t
Beschreibung
Extrem stark, extrem schlank

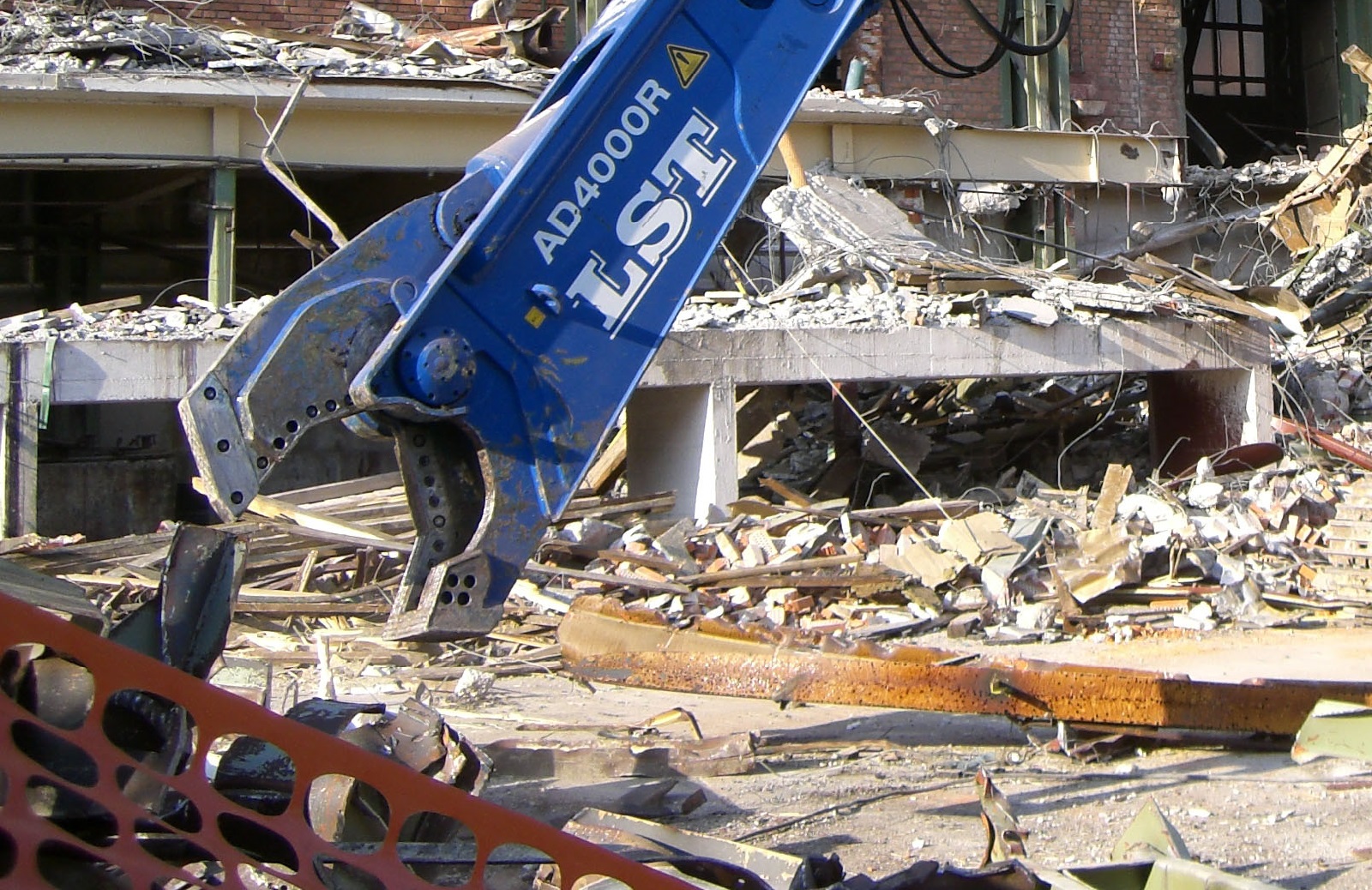

Die Schrottscheren der Serie AD wurden speziell für Recycling und besonders anspruchsvolle Arbeiten im primär- und sekundären Stahlabbruch entwickelt. Dank des groß dimensionierten Hydraulikzylinders können selbst massive Stahlkonstruktionen effizient rückgebaut werden. Durch das herausragende Verhältnis von Eigengewicht zu Leistung erzielen die Schrottscheren der Serie AD auch im harten Dauereinsatz höchste Produktivität beim Schneiden und Zerkleinern von Schrott, Stahlprofilen, Armierungsstahl und Rundeisen.
Der schlanke Grundkörper und der obenliegende LST HWRI Drehantrieb sorgen für die besonders gute Positionierbarkeit der Serie AD. Mit von außen einstellbarem Scherenspiel und wendbaren Messern sind die Modelle wartungsfreundlich und erreichen lange Standzeit und reduzierte Verschleißkosten. Das Eilgangventil bewirkt hohe Schließgeschwindigkeiten und hohe Produktivität.
Wartungs- und bedienerfreundlich
Die Schrottschere der Serie AD verfügt über eine LST HWRI Dreheinheit mit 360° Endlosdrehung. Der doppelt gelagerte Drehkranz sorgt für hohe Stabilität und ermöglicht das exakte Positionieren des Anbaugeräts. Kolbenstange und Zylinder sind in das Gehäuse integriert und dadurch geschützt. Der Anbau ist am Löffelstiel und direkt am Ausleger möglich.
Die Vorteile auf einen Blick
- optimales Handling
- vielfältig einsetzbar
- kraftvoll und schnell
- robust und exakt
Technische Details
| Modell | AD 4000 | AD 5000 | AD 7000 | AD 9000 | AD 20000 | |
|---|---|---|---|---|---|---|
| Baggergewicht | [t] | 38 - 53 | 52 - 74 | 71 - 105 | 113 - 158 | 200 - 280 |
| Baggergewicht Montage am Ausleger | [t] | 24 - 32 | 28 - 42 | 42 - 58 | 66 - 95 | 140 - 190 |
| Einsatzgewicht ca. | [kg] | 4.150 | 6.000 | 7.650 | 9.750 | 19.400 |
| Zylinderkraft | [t] | 600 | 700 | 815 | 1.075 | 1.540 |
| Schliesskraft Messer | [t] | 270 | 290 | 375 | 480 | 690 |
| Schliesskraft Spitze | [t] | 145 | 160 | 205 | 265 | 350 |
| Länge | [mm] | 3.350 | 3.800 | 4.000 | 4.300 | 5.580 |
| Öffnungsweite | [mm] | 680 | 780 | 845 | 920 | 1.180 |
| Öffnungstiefe | [mm] | 600 | 690 | 710 | 780 | 1.130 |
| Betriebsdruck max. | [bar] | 340 | 340 | 340 | 340 | 340 |
| Ölbedarf | [l/min] | 300 - 400 | 400 - 500 | 450 - 600 | 500 - 800 | 900 - 1.200 |
| Dreheinheit* | HWRI | HWRI | HWRI | HWRI | HWRI | |
| Drehmotor Betriebsdruck | [bar] | 140 | 140 | 140 | 140 | 140 |
| Drehmotor Ölbedarf | [l/min] | 10 | 30 | 30 | 50 | 50 |
| Leckölleitung benötigt | no | yes | yes | yes | yes |
* HWRI – Hydraulisch angetriebener, doppelt gelagerter Drehkranz. Durch Schockventile geschützter, innenliegender Motor.
| Modell | AD 1800 | AD 2000 | AD 2500 | AD 3000 | AD 4000 | AD 5000 | AD 7000 | |
|---|---|---|---|---|---|---|---|---|
| Schneidleistung HEA | [mm] | 130 | 150 | 200 | 250 | 280 | 360 | 430 |
| Schneidleistung IPE | [mm] | 280 | 300 | 360 | 450 | 500 | 580 | 700 |
| Schneidleistung IPN | [mm] | 200 | 230 | 300 | 380 | 430 | 510 | 610 |
| Schneidleistung Platte | [mm] | 8 | 10 | 11,5 | 12,5 | 16 | 20 | 25 |
| Schneidleistung Vierkant Stahl | [mm] | 35 | 45 | 45 | 50 | 60 | 70 | 85 |
| Schneidleistung Rohr Durchmesser | [mm] | 160 | 200 | 245 | 305 | 406 | 508 | 560 |
| Schneidleistung Rohr Stärke | [mm] | 8 | 8 | 9 | 10 | 12 | 15 | 16 |
| Schneidleistung Stange | [mm] | 45 | 45 | 55 | 60 | 70 | 80 | 95 |
